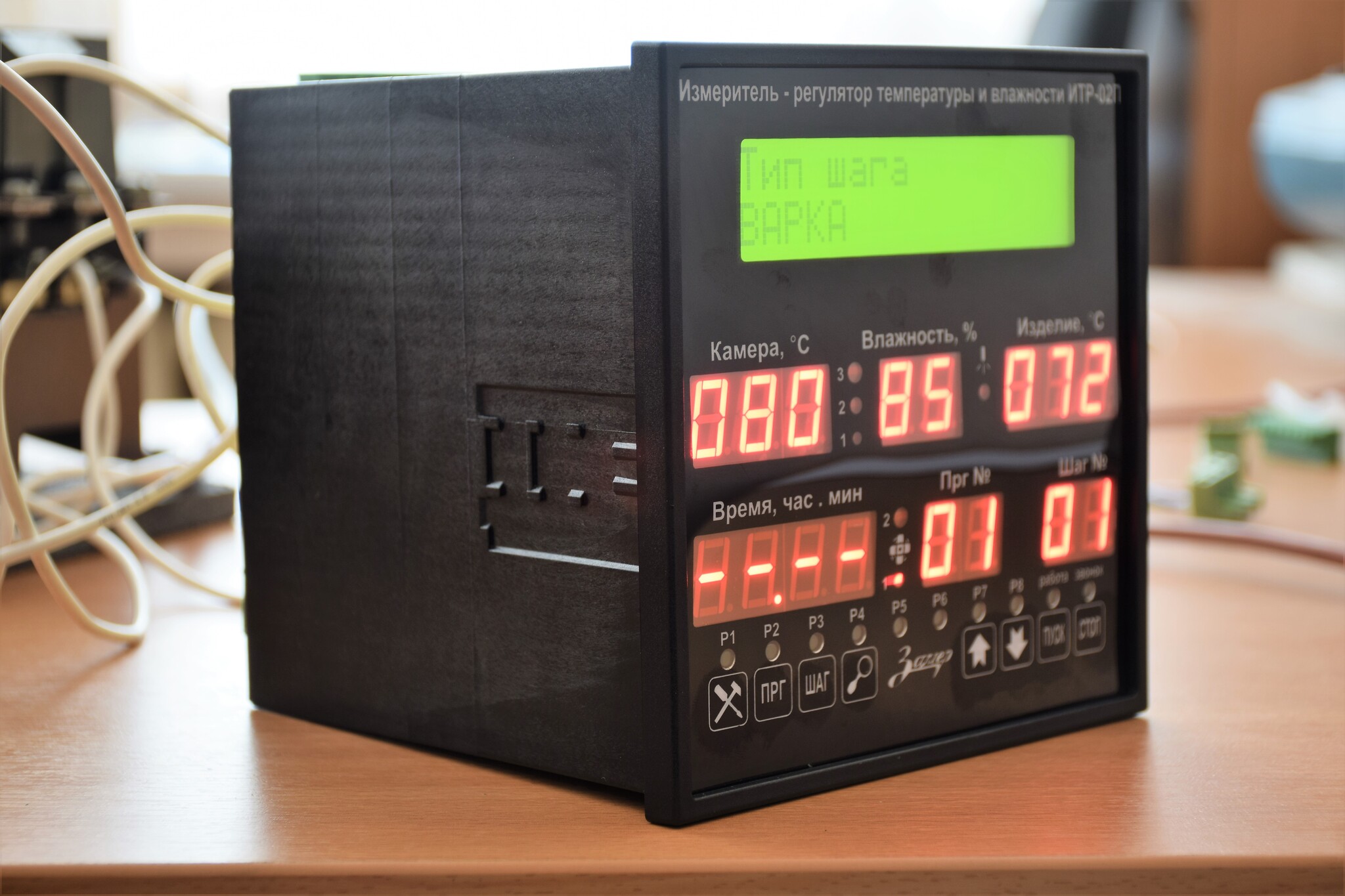

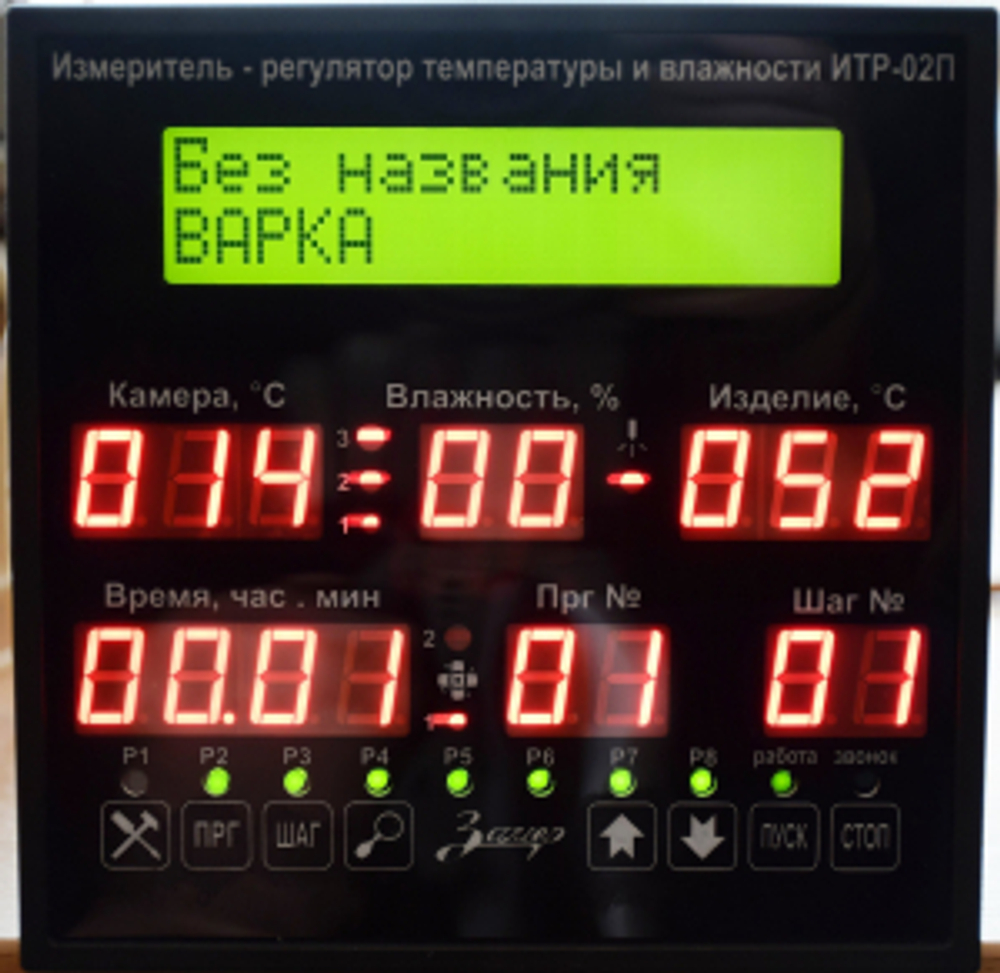

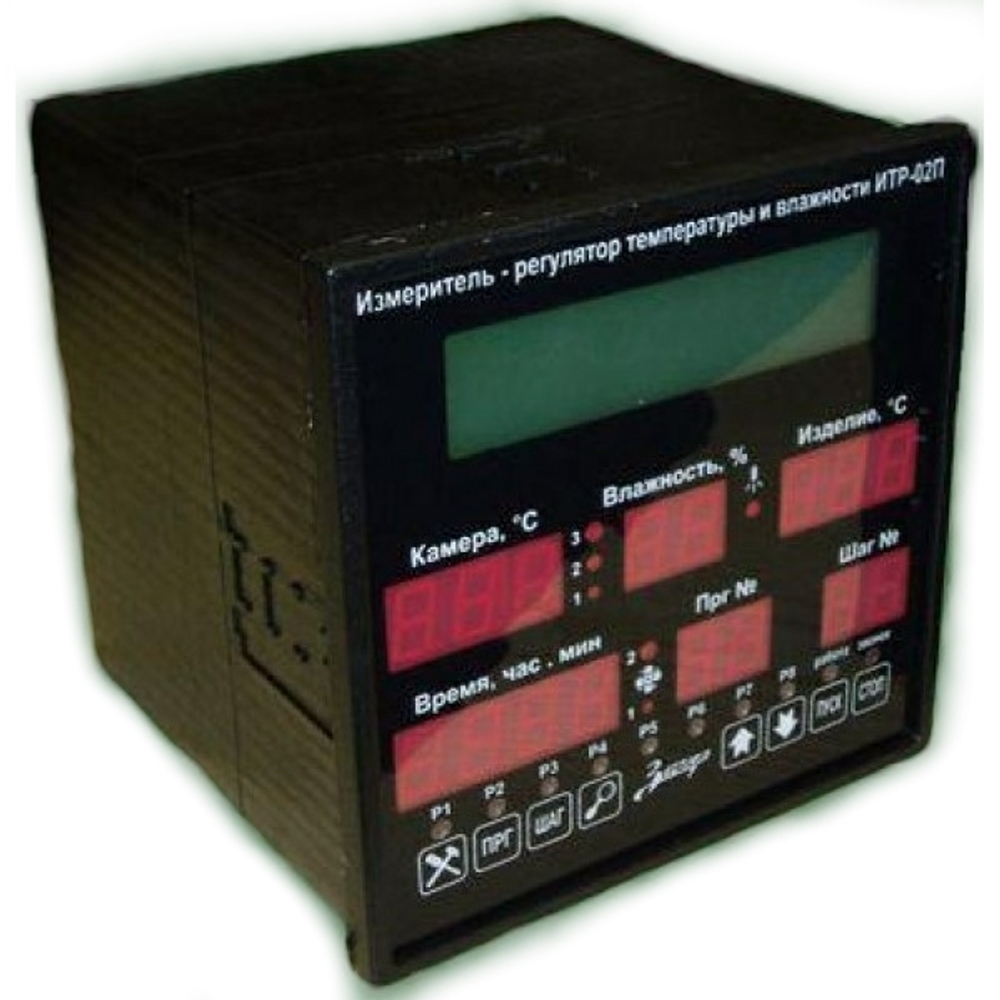

Регулятор температуры и относительной влажности программируемый ИТР-П02А (ИТР П02А, ИТРП02А)
Предназначен для управления термокамерой, обеспечивающей подсушку, обжарку, варку и копчение вареных, варенокопченых, и полукопченых колбас, сарделек и свинокопченостей. Имеет два канала измерения и регулирования температуры, один канал измерения и регулирования влажности и встроенный таймер.
Характеристики:
| Рабочий диапазон измерения и регулирования температуры в камере и в колбасных изделиях Рабочий диапазон измерения и регулирования влажности в камере Погрешность измерения температуры Погрешность измерения влажности Метод измерения влажности Диапазон задания времени регулирования Выход шестнадцать реле Максимальное количество программ Максимальное количество шагов в одной программе Закон регулирования Стандартные шаги Задание параметров настройки |
от минус 50 °С до плюс 200 °С. 0-100 %. +/- 1 °С. +/- 3%. психрометрический. 0-999 минут. 220 В х 5 А. 99. 20. двухпозиционный (до 3-х групп ТЭНов). ЖАРКА, ВАРКА, СУШКА. цифровое. |
ИТР- 02П, который предназначен для измерения и регулирования температуры и влажности. Работает по заданным программам в комплекте с термометрами сопротивления. Прибор используется в пультах управления термокамер для варки колбасных и рыбных изделий.
Максимальное число программ 99
Максимальное число шагов в программе 20

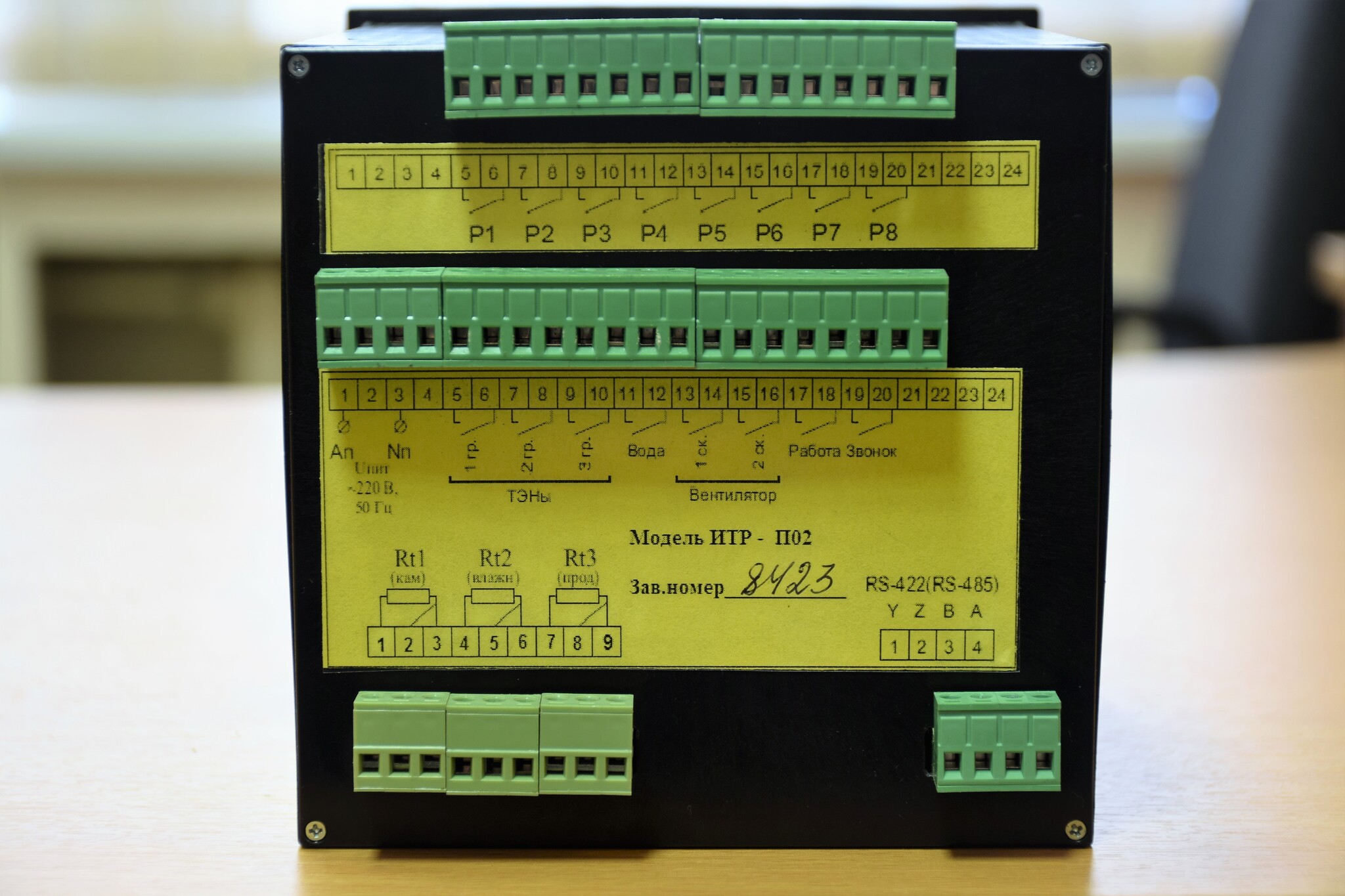

Число выходных реле 16
Функции восьми реле определенны жестко и не могут быть изменены, работа остальных восьми реле может быть перепрограммирована.
Прибор производит измерения по трем каналам.
Первый канал предназначен для измерения температуры в камере.
Второй канал предназначен для измерения температуры в изделии.
Третий канал предназначен для измерения температуры "влажного" термометра.
ВНИМАНИЕ:
Подключение прибора должно осуществляться персоналом, прошедшем инструктаж и проверку знаний по электробезопасности, иметь квалификационную группу по электробезопасности не ниже третьей.
Персонал, допущенный к работе с регулятором, должен знать его в объеме руководства по эксплуатации.
При подключении прибора имеется опасность поражения электрическим током при прикосновении к токоведущим частям.
Первое подключение и подготовка к работе

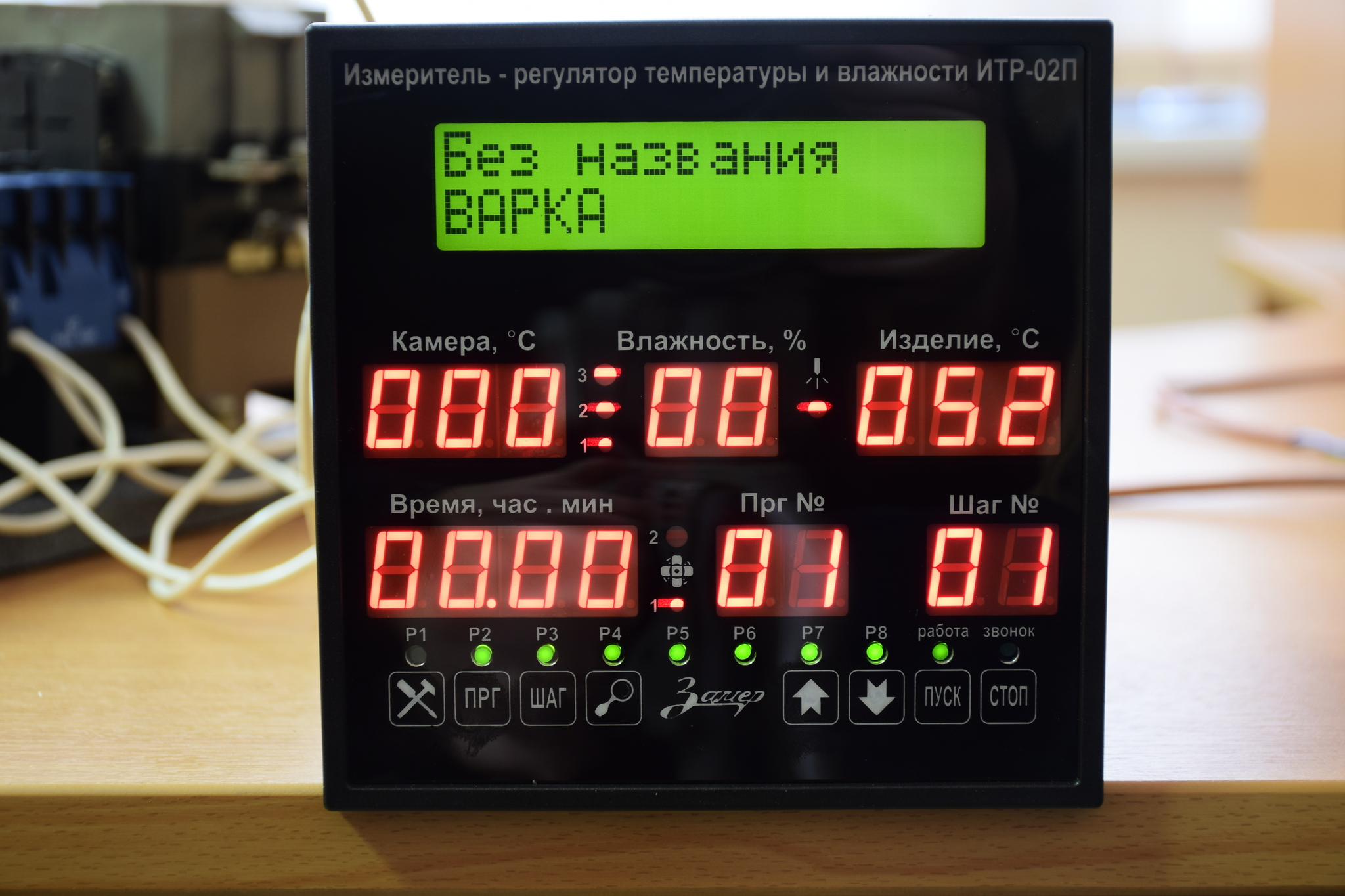

После подключения к сети, прибор находится в Режиме “ожидание”
В этом режиме прибор производит индикацию текущих значений температур и влажности, позволяет осуществить переход во все прочие режимы и выбирать номер программы и шага, с которого начнется выполнение программы.
При нажатии кнопки [ ]лупа, на дисплее отобразится надпись: “Вход в режим просмотра программ”, через несколько секунд прибор перейдет в режим “Просмотр”, предназначенный для просмотра программ в том случае если включен режим защиты программ.
Режим “Конфигурация”
В этом режиме производится настройка всех общих параметров работы прибора. Вход в данный режим осуществляется из режима “Ожидания” , одновременным нажатием и удержанием в течении 5 секунд кнопок [↑] и [↓].
Выбор параметров осуществляется кнопками [↑] и [↓], при этом на дисплее на первой строке отображается название параметра, а на второй его значение.
Для входа в редактирование параметра необходимо нажать кнопку настройки[ ]. При этом значение параметра начнет мигать. Далее кнопками [↑] и [↓], можно выбрать новое значение параметра. Для запоминания нового значения необходимо нажать кнопку настройки[ ]. Значение параметра перестанет мигать.
Выход из режима “Конфигурация осуществляется кнопкой [Стоп].

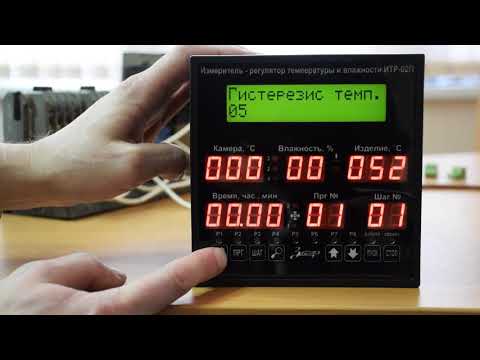

Гистерезис регулирования температуры и влажности:
Для исключения частых переключений в силовых цепях управления (тем самым продлевая срок службы исполнительных механизмов) устанавливается гистерезис регулирования температуры и влажности (от 0 до 10).
Размыкание контактов соответствующих реле производится если температура или влажность превышает заданную, замыкание контактов реле производится если температура или влажность меньше заданной минус гистерезис.
Число скоростей двигателя:
Если необходимо управлять скоростью вращения вентилятора внутри камеры, можно выбрать двухскоростной режим работы вентилятора.
При этом скорость вентилятора будет определяться значением скорости выбранным для каждого шага программы.
Если в программе выбрана вторая скорость, то двигатель вначале шага включается на первую скорость, разгоняется в течении 5 секунд. Затем реле первой скорости отключается и через 3 секунды включается реле второй скорости.
Для повышения точности регулирования температуры,ТЭНы в камере могут быть разбиты на три группы. Температура, которую регулирует каждая группа, будет равна заданной в камере минус дельта, соответствующая этой группе.
Пример работы групп Тэнов. Если для первой группы установлена дельта 0°С, для второй 15°С, а для третьей 30°С, а заданная температура в камере 95°С, то при запуске шага включатся сразу все три группы ТЭНов, после достижения температуры 95-30=65°С третья группа отключится, после достижения температуры 95-15=80 °С отключится вторая группа ТЭНов, после этого нагрев до температуры 95°С и дальнейшее поддержание температуры будет производиться только одной группой нагревателей, за счет этого уменьшаются колебания температуры и экономится электрическая энергия.
Если нет возможности разделения ТЭНов на группы можно ввести компенсацию запаздывания времени измерения температуры, значение задается в секундах от 0 до 300.
Режим управления влажностью:
Можно выбрать один из двух режимов управления влажностью: по датчику или ручной.
Если нет датчика измерения влажности или датчик не исправен, то можно выбрать ручной режим управления влажностью. При этом влажность будет подаваться импульсами длительность которых будет зависеть од заданной влажности. Если задана влажность 100%, то длительность импульсов будет максимальной.
Сигнализация конца шага
При включении данной функции после отработки каждого шага будет кратковременно включаться реле Р Зв (звонок)
Защита программ
При включении данной функции изменение программ невозможно. Данная функция предусмотрена для защиты программ от несанкционированного доступа.
Время включения программируемых реле Р1...Р8
Для реле Р1...Р8 определяет время (в секундах) на которое замыкается реле в режиме работы “импульсный”.
Время паузы реле Р1...Р8
Для реле Р1...Р8 определяет время (в секундах) на которое размыкается реле в режиме работы “импульсный”.
Сетевой номер прибора
Номер прибора для идентификации при подключении приборов к ПК, посредством интерфейса RS-485.
Режим “Настройки”
Режим настройки предназначен для редактирования программ.
Вход в режим “Настройки” производится из режима ожидания нажатием кнопки настройки[ ]. При этом на экране отображается надпись “Режим настройки программ”.
В режиме редактирования программы можно изменять/задавать следующие параметры:
- тип шага
- состояние программируемых реле
- температура в камере
- влажность в камере
- температура изделия
- дельта межу температурой в камере и в изделии (до 300°С)
- время в часах/минутах (работа шага)
- скорость вращения вентилятора
Для выбора параметра используются кнопки [↑] и [↓] , для выбора номера шага и номера программы кнопки [ШАГ] и [ПРГ].
