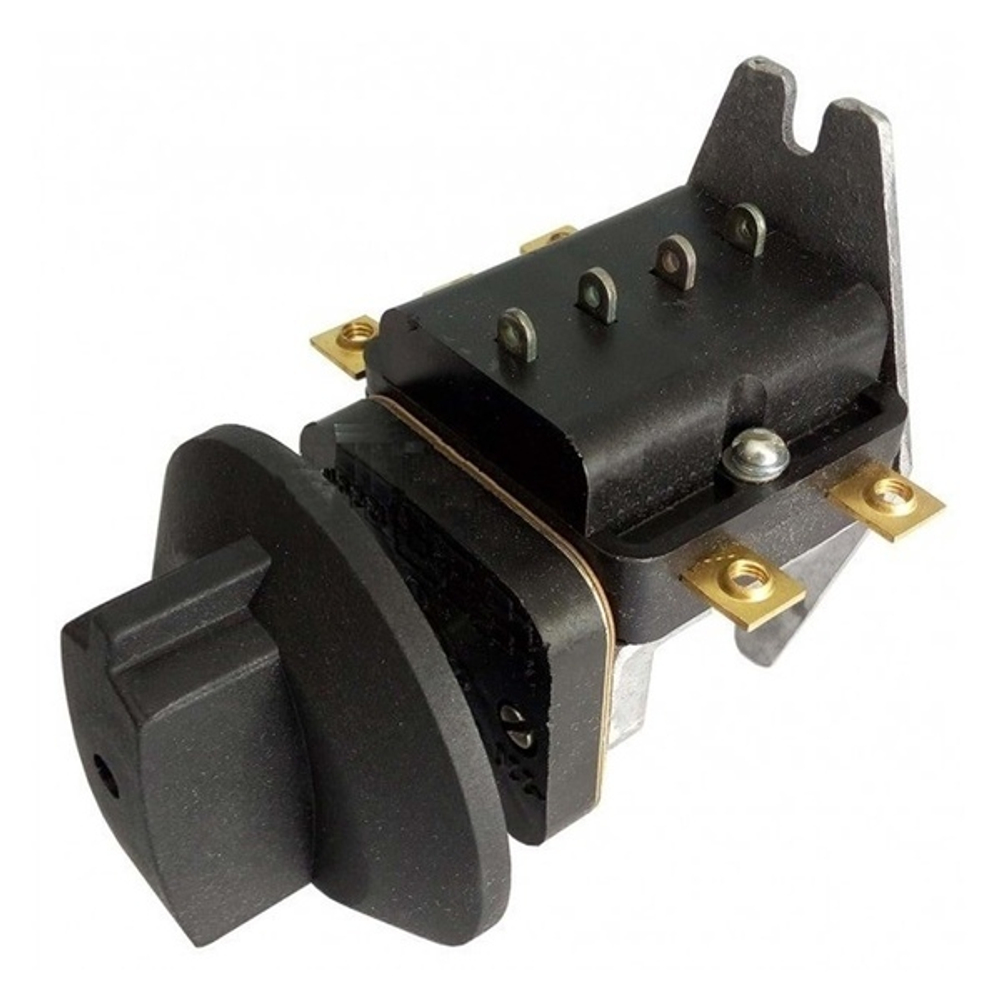

ТПКП-25 (ТПКП-М) (переключатель для электроплит ТПКП-25А). Термостойкий переключатель ТПКП предназначен для включения нагревательных элементов электроплит цехов общественного питания.
Эксплуатация переключателя осуществляется в следующих условиях:
• температура окружающей среды - не более 80°С;
• относительная влажность - не более 90%.
Конструкция переключателя допускает поворот ручки в обе стороны от нулевого положения.
Безопасная эксплуатация переключателя обеспечивается использованием ручки, зафиксированной с помощью шурупа и электроизоляционного клина на квадратной оси кулачка.
Переключатель имеет четыре фиксированных положения, которые обеспечивают следующие варианты подключения нагрузки:
нулевое - нагрузка отключена (все контакты разомкнуты);
первое - последовательно включены две электрические цепи нагрузки (контакты 1-3 и 2-4 замкнуты);
второе - включена одна электрическая цепь нагрузки (контакты 1-3 и 2-5 замкнуты);
третье - параллельно включены две электрические цепи нагрузки (контакты 1-3, 1-4 и 2-5 замкнуты).
Технические характеристики ТПКП
Материал электрического контакта серебро
Напряжение, В 220±10%
Частота, Гц 50±2%
Номинальный ток, не более, А 25
Габаритные размеры, мм 88х105х118
Масса, не более, кг 0,31
