Описание

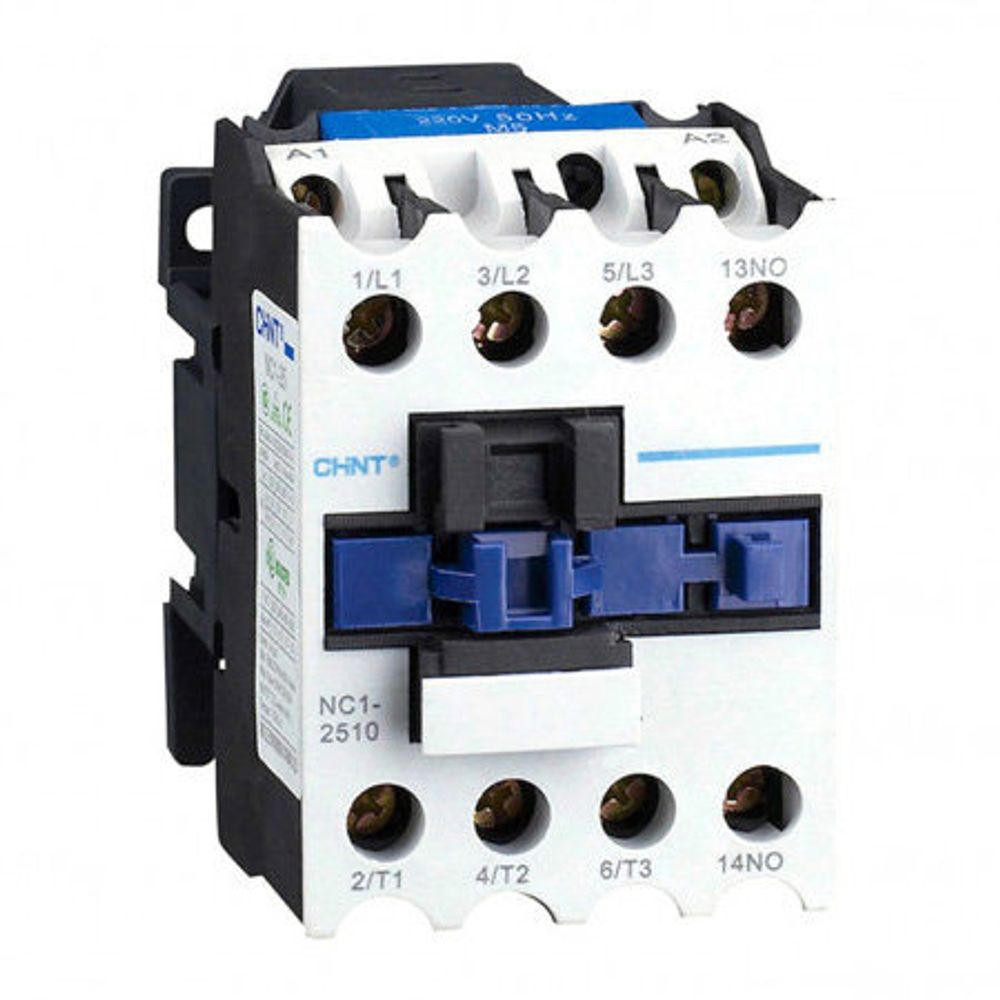

Контакторы CHINT Electric серии NC1 служат для коммутации силовых цепей переменного и постоянного тока. Контакторы постоянного и переменного тока содержат: электромагнитную систему, контактную систему, состоящую из подвижных и неподвижных контактов, дугогасительную систему, систему блок-контактов. Управление контактором CHINT Electric серии NC1 происходит за счет вспомогательной цепи тока, проходящего по катушкам контактора, номинальным напряжением 230...400 В. Контакторы CHINT Electric серии NC1 используются для коммутации электрических цепей напряжением до 690 В переменного тока, частотой 50/60 Гц, номинального рабочего тока до 95 А. При применении совместно с тепловыми реле, контакторы постоянного и переменного тока обеспечивают защиту от сверхтоков. Контакторы CHINT Electric серии NC1 являются четырех и трехполюсными контакторами. Контакторы постоянного и переменного тока из-за частых коммутаций должны иметь высокую коммутационную и механическую износостойкость. Четырех и трехполюсные контакторы CHINT Electric серии NC1 имеют категории применения АС-3, АС-4. Четырех и трехполюсные контакторы CHINT монтируются на вертикальной плоскости, с допустимым отклонением от вертикали не более 5°.
Характеристики
| Серия | NC1 |
| Номинальный рабочий ток, А | 25 |
| Номинальное рабочее напряжение, В | 380/400 |
| Номинальное напряжение питания цепи управления переменного тока, В | 230 |
| Номинальная коммутируемая мощность, кВт | 11 |
| Тип напряжения управления | AC |
| Количество вспомогательных нормально замкнутых (НЗ) контактов | 1 |
| Управляющее напряжение: втягивание, % | 85-110 |
| Управляющее напряжение: размыкание, % | 20-75 |
| Количество полюсов | 3 |
| Реверсивный | Нет |
| Диапазон рабочих температур, °C | -25…+40 |
| Габаритные и установочные размеры (ШхВхГ), мм | 57x86x95 |
| Категория загрязнения среды | 3 |
| Высота над уровнем моря до, м | 2000 |
| Номинальное напряжение изоляции, В | 690 |
| Степень защиты | IP20 |
| Механическая износостойкость, млн. циклов | 1 |
| Электрическая износостойкость, млн. циклов | 0.1 |
