Блок управления БУ-1ТМ предназначен для управления односкоростными тестомесильными машинами типа Л4-ХТВ, А2-ХТ3Б.
Устройство и работа

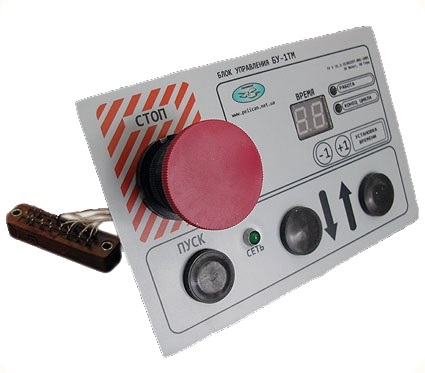

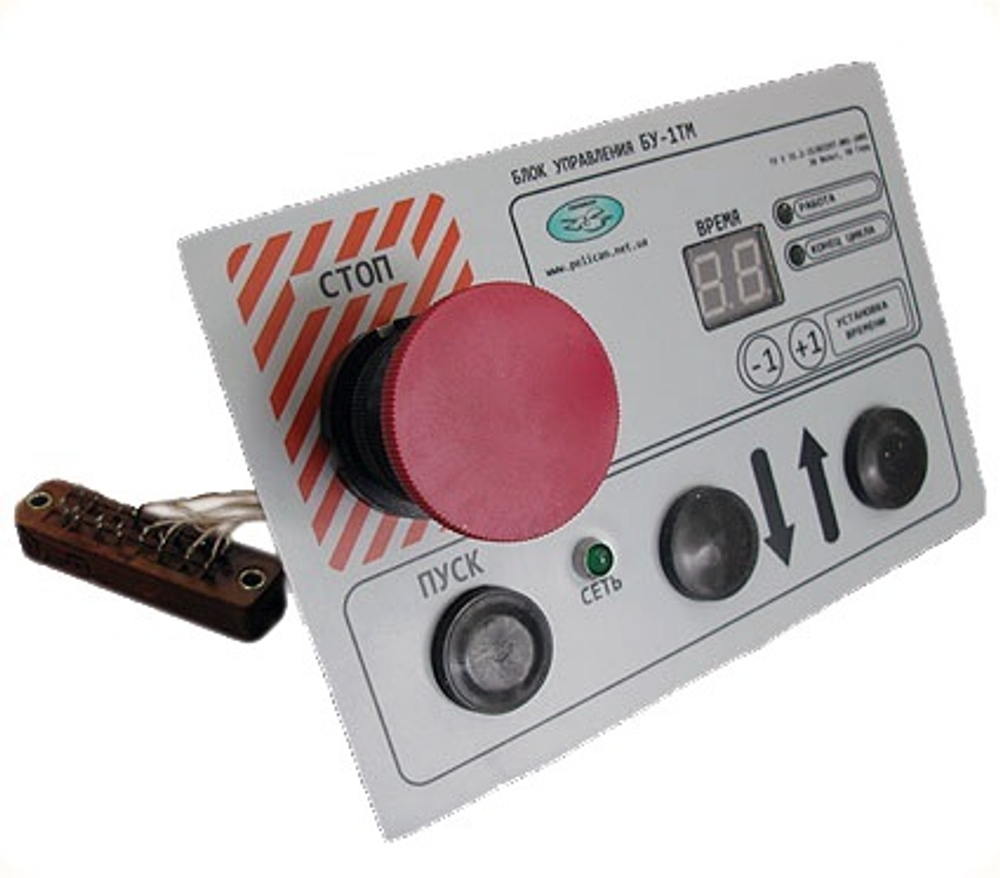

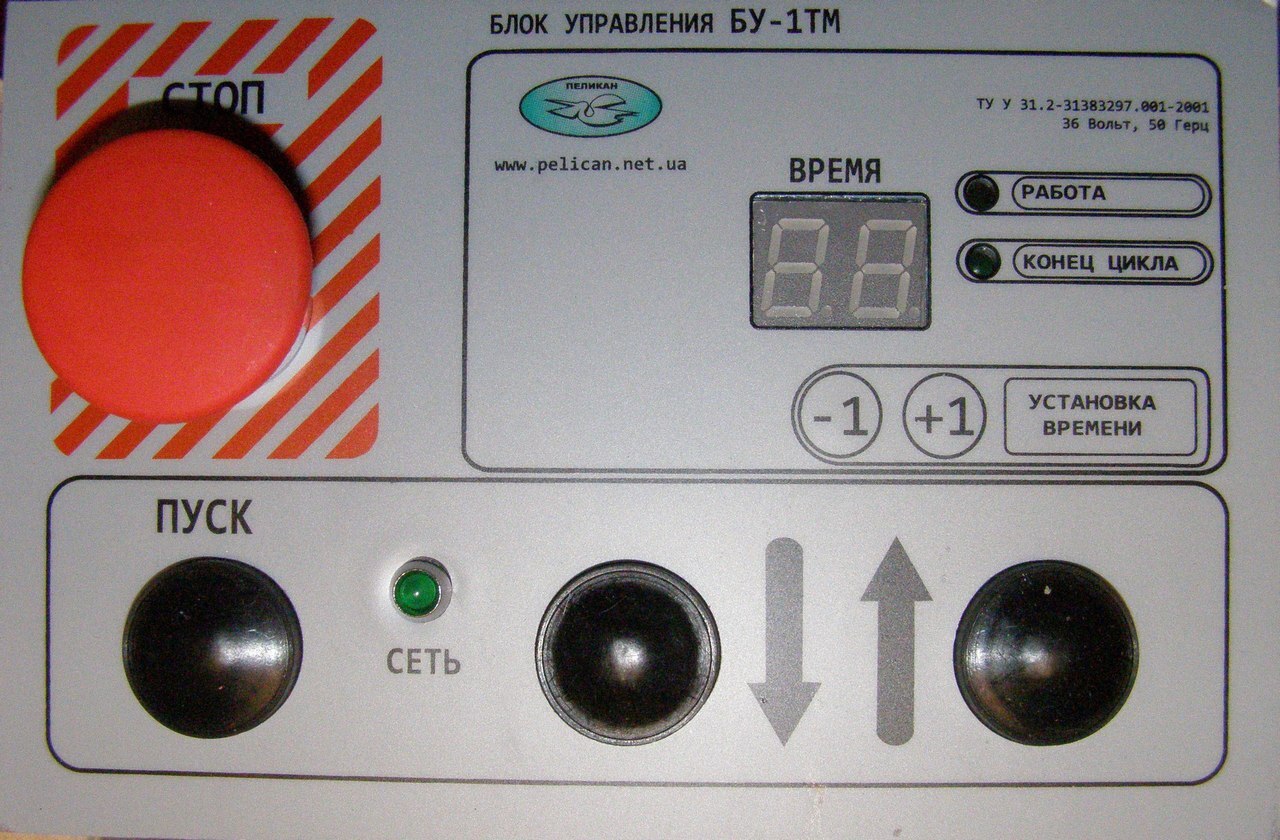

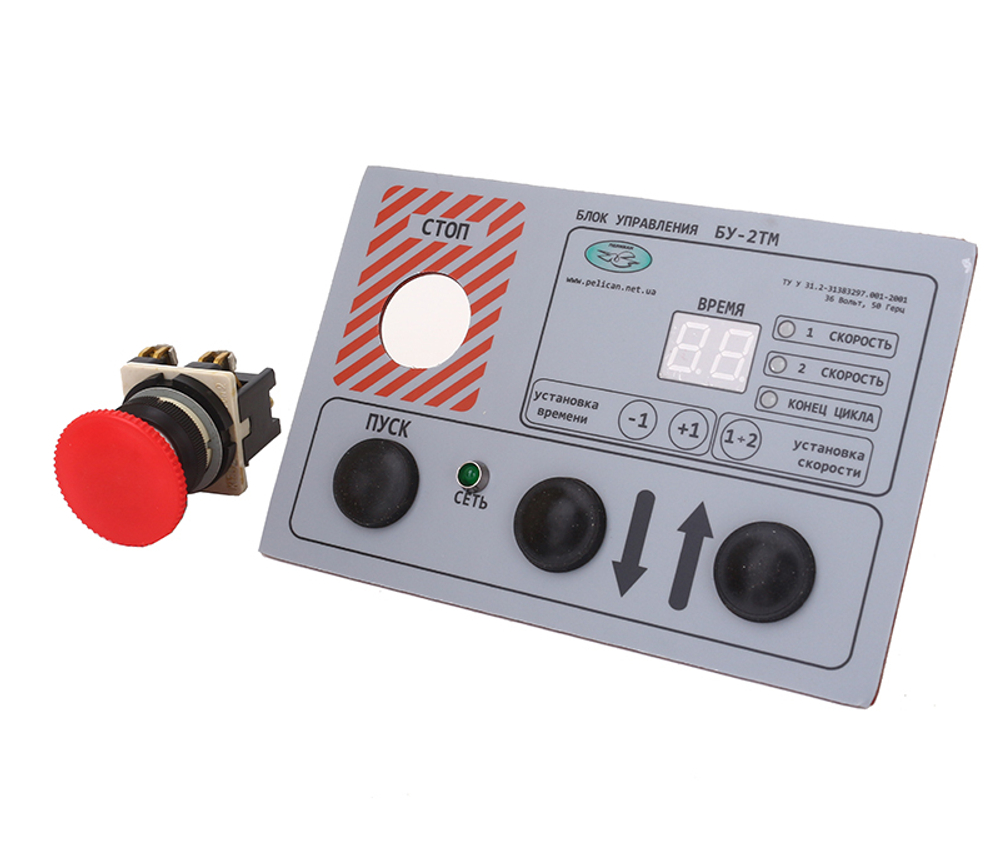

Блок управления производится на основе микроконтроллера и представляет собой цифровой программируемый таймер. На передней панели блока расположены кнопки для управления тестомесильной машиной и цифровое табло на котором отображается время текущее и заданное. На задней панели расположен разъем. С его помощью БУ-1ТМ подключается к тестомесильной машине А2-ХТ-3Б.
После подачи питания на блок управления или нажатия кнопки "Стоп", БУ переходит в исходное состояние, при котором на цифровом таймере высвечивается установленное ранее время и загорается светодиодный индикатор "Работа".
Нажатием кнопок "минуты"+1 и "минуты"-1 осуществляется циклическое увеличение или уменьшение текущего интервала времени на 1 минуту. Значение "0" не устанавливается.
После установки заданного времени и выбора текущего интервала нажать кнопку "↓" и удержать ее в нажатом состоянии до полного опускания траверсы.
Нажатием кнопки "Пуск" производится запуск тестомесильной машины. При этом замигает светодиодный индикатор "Работа", а на цифровом индикаторе начнется обратный отсчет времени.
По истечении установленного времени БУ-1ТМ осуществляется подьем траверсы и через SQ отключается двигатель месильного органа. При этом гаснет светодиодный индикатор "Работа" и загорается светодиодный индикатор "Конец цикла". На цифровом индикаторе устанавливается ранее заданное значение времени.
Ручной подьем траверсы осуществляется нажатием кнопки "↑".
Допускается эксплуатация блока управления без цифрового таймера. Для этого необходимо отсоединить от него розетку РП-14-16 и управление тестомесильной машиной осуществляется в ручном режиме нажатием кнопок на панели БУ.
Технические характеристики:
| Количество каналов управления | 1 |
| Дискретность установки времени, мин | 1 |
| Временной диапазон, мин. | 1÷30 |
| Напряжение питания, В | 36 |
| Ток управления при 36В, 50Гц, А, не более | 2 |
| Диапазон рабочих температур, С | 0÷ +50 |
| Время хранения значений заданных интервалов времени, час, не более |
48 |
| Габаритные размеры, мм | 193х125х95 |
| Масса, кг, не более | 0,6 |

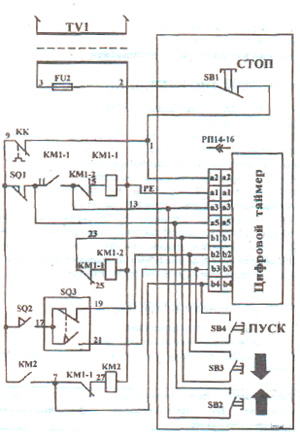

Схема блока управления БУ-1ТМ:
